稳态强磁场实验装置（SHMFF）用户中国科学院合肥物质科学研究院强磁场科学中心低功耗量子材料研究团队，依托SHMFF磁性测量系统，通过磁输运测量，在二维铁磁材料Fe_5-xGeTe₂纳米片中观测到非互易反对称磁电阻及非常规霍尔效应。相关研究成果发表在《美国化学学会-纳米》（ACS Nano）上。

二维铁磁材料作为低维功能材料家族中的重要一员，因独特的磁性和广阔的应用前景而受到关注。特别是那些具有高居里温度的二维铁磁材料如Fe_5-xGeTe₂，其居里温度高达310K，使得这类材料在磁存储等领域具有潜在的应用价值。 

然而，Fe_5-xGeTe₂的复杂磁基态以及对样品尺寸、外部磁场的敏感性，使它的磁输运性质以及与电子、晶格和磁畴结构之间的关联性尚不清晰。该团队制备了具有室温磁性的Fe_5-xGeTe₂单晶，并对其进行系统的磁输运性质研究。 

研究发现，随着温度的降低，Fe_5-xGeTe₂的易磁化轴会发生从面内到面外的转变。研究通过机械剥离获得了不同厚度（7 nm~50 nm）的Fe_5-xGeTe₂纳米片，进而输运测试发现了与块体样品不同的磁输运行为。这表明该体系的磁性具有显著的厚度依赖性，为二维铁磁材料的研究开辟了新方向。 

进一步，该研究发现了Fe_5-xGeTe₂纳米片中的反对称磁电阻效应和非常规霍尔效应。这些新奇磁效应使该材料在特定条件下产生额外的反对称磁阻，导致其在不同磁场方向下的宏观电输运特性具有一定差异。通过对温度、磁场取向和样品厚度的细致分析，研究揭示了材料中条纹畴结构对该反对称磁阻的关键作用。这种结构使材料在磁场翻转时处于不同磁阻态，表现出类似于磁阻式非易失性存储器的行为。 

上述成果加深了科学家对二维铁磁材料的认知，并有望进一步拓展二维铁磁材料在自旋电子器件领域的应用前景。研究工作得到国家重点研发计划、国家自然科学基金、合肥大科学中心协同创新培育基金等的支持。

论文链接

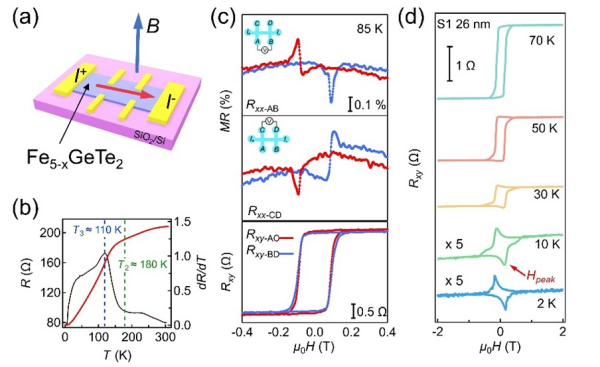

（a）微纳器件示意图，（b）Fe_5-xGeTe₂微纳器件的电阻值及温阻系数随温度依赖性，（c）85 K的纵向磁阻（MR）和霍尔电阻（R_xy），（d）非常规霍尔效应

版权与免责声明
【1】本网站凡注明“学会秘书处”的所有作品，版权均属于四川省金属学会所有，未经书面授权，任何媒体、网站或个人不得转载、摘编或利用其它方式使用上述作品。已经本网站协议授权的媒体或网站，应在授权范围内使用上述作品，并注明“来源：四川省金属学会”。违者本网站将追究其相关法律责任。
【2】本网站凡注明“来源：XXX（非学会秘书处）”的作品，均转载自其它媒体，登载此作品出于传递更多信息之目的，不代表学会观点或证实其描述，不对其真实性负责。作品内容仅供参考，如转载稿件涉及版权等问题，请在两周内来电或来函与四川省金属学会联系。
